ระบบท่อลมรับ-ส่งเอกสารและพัสดุ (Pneumatic Tube Carrier Systems)

    Aerocom is world leader in the manufacture of modern pneumatic tube systems and internal logistics. We have the experience and expertise to custom design solutions for virtually any application in pneumatic materials logistics. We can provide special technical solutions to meet individual customer specifications. (www.aerocom.de)

    We are specialist of pneumatic tube designs for customers both hospital healthcare and industrial sectors. Over 25 years, our engineers have deeply experienced on providing solution and services on well-known hospitals. More than 200 projects at the moment, also since 1987 the first pneumatic tube system has been installed successfully by our company and Aerocom.

    Customer satisfaction is our mission for improving efficiency, fast internal logistic and productivity. Moreover, secure transporting became high priority requirement and needs, which is much essential such as medicine, blood samplings and etc. for Hospital Healthcare.

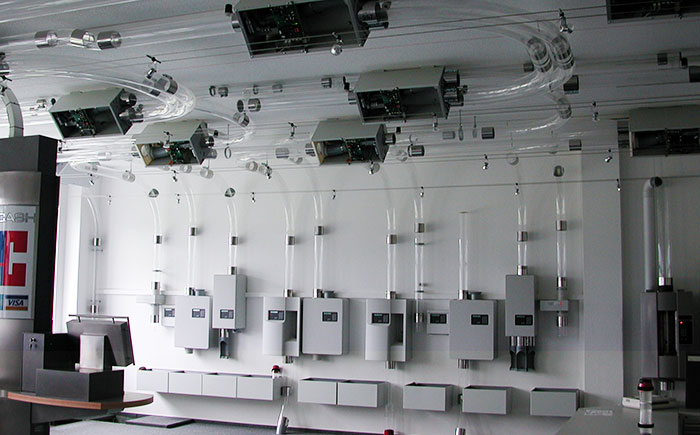

ระบบท่อลมรับ-ส่งเอกสารและพัสดุ โดยอาศัยกระสวย ได้ออกแบบ เพื่อการใช้งานทั้งรับและส่งเอกสาร, วัสดุต่าง ๆทำงานด้วยหลักการของปริมาตรลมที่ส่งไป และส่งกลับ หรือ Vacuum เพื่อให้กระสวย (Carrier) ที่บรรจุเอกสารหรือวัสดุถูกส่งไปตามท่อถึงจุดหมายปลายทางตามความต้องการของผู้ใช้ ด้วยความเร็วที่ 3 - 6 เมตรต่อวินาที

ระบบท่อลมรับ-ส่งเอกสารและวัสดุ สามารถติดตั้ง เชื่อมโยงได้ทั้งแนวราบและแนวดิ่ง ภายในอาคารและระหว่างอาคารหลายอาคารได้โดยสะดวก

สำหรับกระสวยถูกออกแบบและผลิตให้เหมาะสมกับขนาดท่อลม โดยผลิตจากพลาสติกที่ทนแรงกระแทกสูง (Poly - Carbonate) พร้อมประกอบด้วยฝาเปิด-ปิดแบบ Swivel Cap และแผ่นยางกันกระแทก

ส่วนประกอบของระบบท่อลมรับ-ส่งเอกสารและพัสดุ

ท่อลมส่ง (Pneumatic Tube)

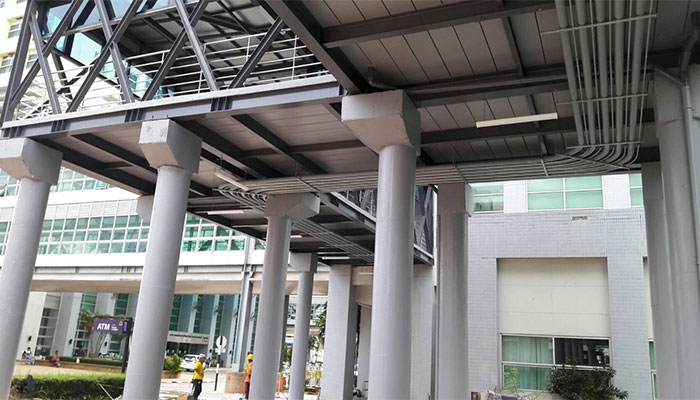

ท่อลม เป็นท่อ Hard PVC ชนิดแข็งแรงและทนทาน ได้ตามมาตรฐานผลิตของ DIN และ ISO ของการผลิตระบบท่อส่งชนิดนี้ ลักษณะของการป้องกันเพลิงไหม้ แบบ Self Extinguishing ได้ ติดตั้งได้ทั้งแนวราบและแนวดิ่ง

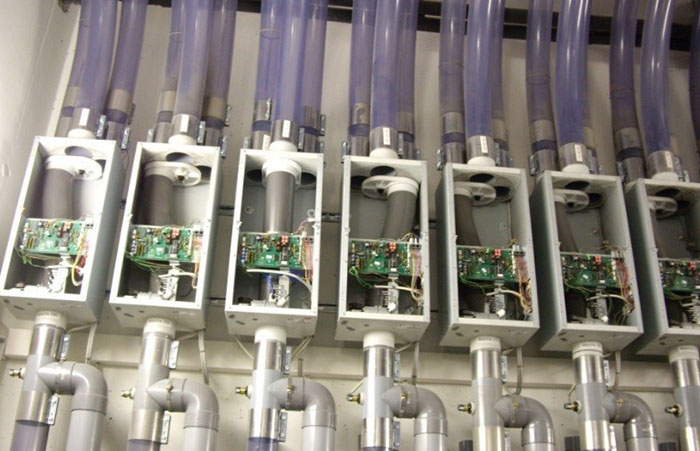

ชุดสับเปลี่ยนทิศทาง (Diverter)

เป็นอุปกรณ์ควบคุมการเปลี่ยนทิศทางของกระสวยที่จะวิ่งผ่านภายในท่อ ทำด้วยแผ่นเหล็กเคลือบพลาสติก มีความแข็งแรงทนทาน เหมาะสำหรับที่จะติดตั้งบนเพดาน หรือผนังในตำแหน่งที่เหมาะสม

สถานีรับ-ส่ง (Station)

เป็นแบบสถานีปลายทาง และสถานีส่งผ่าน ทำการส่งกระสวยจากด้านหน้าและรับกระสวยจากด้านล่าง ตัวสถานีมีโครงสร้างที่แข็งแรง ทำจากโลหะทั้งเรือนและเคลือบด้วยสีกันสนิม การติดตั้งและใช้งานสามารถทำได้ง่าย มีช่องส่งกระสวยเพื่อทำการส่งอัตโนมัติ

เป็นแบบสถานีปลายทาง ทำการรับ-ส่งกระสวยจากด้านล่าง การติดตั้งและใช้งานสามารถทำได้ง่าย และสามารถเปิดฝาครอบ ออกเพื่อทำการบริการ ตรวจสอบ หรือทำการซ่อมบำรุงได้โดยสะดวก มีช่องใส่กระสวยเพื่อทำการส่ง และมีภาชนะรองรับด้านล่างพร้อมอุปกรณ์กันกระแทกประกอบอยู่ เพื่อลดแรงกระแทกเมื่อกระสวยมาถึงสถานีปลายทาง

เป็นแบบสถานีปลายทาง มีช่องส่งกระสวยจากด้านล่างและรับกระสวยจากด้านล่าง ตัวสถานีมีโครงสร้างที่แข็งแรง ทำจากโลหะทั้งเรือนและเคลือบด้วยสีกันสนิม การติดตั้งและใช้งานสามารถทำได้ง่าย

สถานีส่งแบบ Multi Station
เป็นสถานีปลายทาง สำหรับส่งกระสวย มีช่องสำหรับวางส่งกระสวยแบบอัตโนมัติได้ 3 กระสวย 3 ตำแหน่ง อยู่ด้านล่างของสถานี การติดตั้งและใช้งานสามารถทำได้ง่าย

สถานีรับแบบ Receiving Station
เป็นสถานีปลายทางสำหรับรับกระสวย เมื่อกระสวยตกลงมาจะมีรางรับกระสวย Guide rail extension เพื่อให้สามารถรับกระสวยได้อย่างนิ่มนวล และลดการกระแทกของกระสวยได้

เป็นสถานีปลายทางแบบเปิดกระสวยเองอัตโนมัติ มีช่องสำหรับรับของอยู่ด้านล่าง และเมื่อส่งของเรียบร้อยแล้ว กระสวยจะถูกส่งกลับคืนไปยังสถานีต้นทางโดยอัตโนมัติ การติดตั้งและใช้งานสามารถทำได้ง่าย

เหมาะสำหรับใช้ในสถานที่ที่มีบริเวณติดตั้งจำกัด โดยสามารถติดตั้งได้ทั้งเป็นสถานีต้นทางและสถานีปลายทาง สามารถรับ-ส่งได้ในท่อเดียวกัน

เป็นสถานีปลายทาง และสถานีส่งผ่าน ทำการส่งกระสวยจากด้านบนและรับกระสวยจากด้านล่าง ตัวสถานีมีโครงสร้างที่แข็งแรง ทำจากโลหะทั้งเรือนและเคลือบด้วยสีกันสนิม การติดตั้งและใช้งานสามารถทำได้ง่าย มีช่องส่งกระสวยเพื่อทำการส่งอัตโนมัติ

เป็นแบบสถานีปลายทาง การติดตั้งและใช้งานง่าย สามารถรับ – ส่งได้ในท่อเดียวกัน มีปุ่มกดเพื่อทำการส่ง และเมื่อมาถึงมีสัญญาณเสียงแจ้งเตือนที่ผู้รับ

เหมาะสำหรับใช้ในงานที่มีขนาดบรรจุใหญ่ โดยติดตั้งอยู่ในบริเวณใกล้กับพื้นที่ใช้งาน เพื่อให้ผู้ใช้สามารถใช้งานได้รวดเร็ว

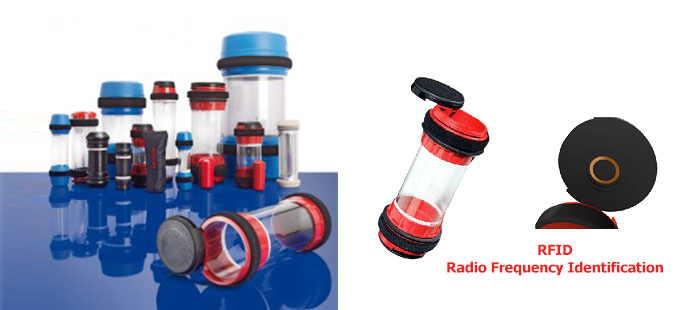

กระสวย (Carriers)

กระสวยสำหรับส่งเอกสารและพัสดุ เช่น เอกสาร ยา หลอดเลือด ถุงเลือด น้ำเกลือ หรือวัสดุอื่นๆ โดยผลิตจากโรงงานผู้ผลิตในต่างประเทศ ซึ่งออกแบบมาใช้กับระบบท่อลมรับ-ส่งเอกสารโดยเฉพาะ มีหลายรูปแบบเหมาะสมกับการใช้งาน โดยมีคุณสมบัติ ดังนี้

  • 1. ฝาเปิด-ปิดกระสวย จะต้องปิดแน่นตลอดการขนส่งในระบบท่อลม
  • 2. ขนาดกระสวย ขึ้นกับการใช้งาน มีขนาด ดังนี้
    • - ขนาดท่อลม 4 นิ้ว
    • - ขนาดท่อลม 6 นิ้ว
  • 3. กระสวยทำจากวัสดุที่เป็นพลาสติก ทนทานต่อแรงกระแทกสูง
  • 4. สามารถติดตามการใช้งาน เก็บสถิติการใช้งาน และสามารถส่งคืนกระสวยกลับอัตโนมัติได้ Automatic Carrier Return RFID

หน่วยควบคุม (Central Control Unit)

ระบบท่อลมรับ-ส่งและพัสดุ นับว่าเป็นระบบหรือเครื่องมือที่สำคัญส่วนหนึ่งขององค์กรต่าง ๆ ในการจัดส่งและรับเอกสาร เพื่อเพิ่มประสิทธิภาพของระบบการจัดส่งและรับเอกสารภายในและนอกพื้นที่, โดยสามารถรับ-ส่งจากสถานีหนึ่ง ไปยังอีกสถานีหนึ่งเป็นระยะทางกว่า 1,000 เมตร โดยอาศัยลมเป็นแรงดันและดูดอากาศภายในท่อลมเพื่อให้กระบอกกระสวยเดินทางไป ณ จุดหมายต่าง ๆ ที่ระบบท่อลมติดตั้งอยู่

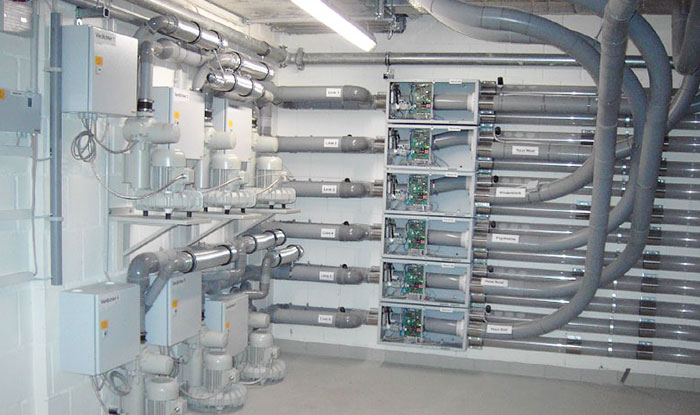

เครื่องกำเนิดลม (Blower)

เครื่องเป่าลม เป็นอุปกรณ์สำหรับทำให้เกิดแรงดันและดูดในท่อลม เครื่องเป่าลมจะหยุดการทำงานทันทีที่การรับ-ส่งสิ้นสุดลง และจะต้องมีอุปกรณ์ระบายลมส่วนเกินออกโดยอัตโนมัติ

เครื่องเป่าลมจะต้องออกแบบให้เหมาะสำหรับใช้กับระบบไฟฟ้า 380 Volts, 3 Phase, 50 Hz ผ่านการปรับแต่งถ่วงให้สมดุลทั้งขณะหยุดนิ่งและหมุน ขับเคลื่อนโดยตรงด้วยมอเตอร์ เครื่องเป่าลม

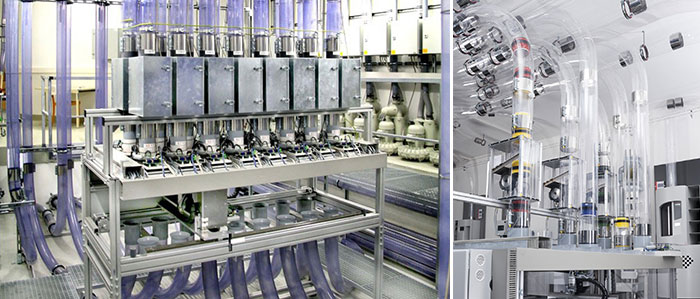

ชุดควบคุมการเปลี่ยนโซน (Transfer Zone)

สำหรับระบบท่อลมฯ ชุดควบคุมการเปลี่ยนโซน มี 2 แบบ ดังนี้

  • 1 ) แบบ Diverter Transfer
  • 2 ) แบบ Linear Coupler

ทั้งนี้ การเปลี่ยนโซนแบบ Linear Coupler ได้รับความนิยมมาก นอกจากประหยัดพื้นที่แล้ว ยังสามารถทำให้เกิดความรวดเร็วในการใช้งานได้อีกด้วย
